Οικιακό τηλεσκόπιο

Όπως ίσως ήδη γνωρίζετε, σε τηλεσκόπια-ανακλαστήρες ο φακός αντιπροσωπεύεται από έναν καθρέφτη. Για να δημιουργήσετε ένα αυτο-δημιουργημένο τηλεσκόπιο-ανακλαστήραείναι αρκετά δύσκολο, ειδικά αν κάνετε με το χέρι για να τον έναν καθρέφτη, αλλά το αναμφισβήτητο πλεονέκτημα του ένα σπιτικό κατοπτρικό τηλεσκόπιο μπροστά από το ίδιο σπιτικό τηλεσκόπιο διοπτρικό είναι της μεγάλο σε σχέση με το διοπτρικό οπτικό ζουμ.

Αυτο-φτιαγμένα τηλεσκόπια-ανακλαστήρες, ερασιτέχνες αστρονόμοι χτίζουν, κυρίως στο σύστημα Newton. Ήταν ο Isaac Newton γύρω στο 1670 που δημιούργησε για πρώτη φορά το τηλεσκόπιο-ανακλαστήρα. Αυτό του επέτρεψε να ξεφορτωθεί χρωματικές εκτροπές (οδηγούν σε μείωση της ευκρίνειας της εικόνας, στην εμφάνιση χρωματισμένων περιγραμμάτων ή ταινιών πάνω σε αυτήν, οι οποίες δεν είναι στο πραγματικό θέμα), το κύριο ελάττωμα των τότε υπαρχόντων τηλεσκοπίων διαθλαστικού.

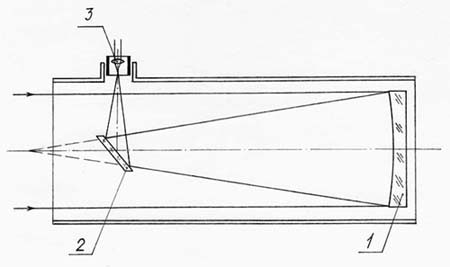

Το σχέδιο του "Νευτώνιου" ανακλαστήρα μοιάζει με αυτό:

Σε αυτό το σχήμα, ο καθρέφτης 1 είναι ο φακός, επίσηςπου ονομάζεται κύριος καθρέφτης. Αυτός ο καθρέφτης είναι παραβολικός ή σφαιρικός. Ο καθρέφτης 2 ονομάζεται διαγώνιος καθρέφτης - αυτός ο καθρέφτης κατευθύνει μια ακτίνα ανακλώμενων ακτίνων μέσω του προσοφθάλμιου φακού στον παρατηρητή. Το στοιχείο που υποδεικνύεται με τον αριθμό 3 είναι η μονάδα οφθαλμού.

Η εστίαση του κύριου κατόπτρου και η εστίαση του προσοφθάλμιου φακού που εισάγεται στον οφθαλμικό σωλήνα πρέπει να συμπίπτουν. Η εστίαση του κύριου κατόπτρου ορίζεται ως η κορυφή του κώνου που ανακλάται από τις ακτίνες του καθρέφτη.

Ο διαγώνιος καθρέφτης είναι κατασκευασμένος σε μικρές διαστάσεις, είναι επίπεδος και μπορεί να έχει ορθογώνιο ή ελλειπτικό σχήμα. Ένας διαγώνιος καθρέφτης τοποθετείται στον οπτικό άξονα του κύριου κατόπτρου (φακού), υπό γωνία 45 ° προς αυτόν.

Ένας συμβατικός επίπεδος καθρέφτης δεν είναι πάντοτε κατάλληλος για χρήση ως διαγώνιος καθρέφτης σε ένα οικιακό τηλεσκόπιο - το τηλεσκόπιο χρειάζεται μια οπτικά πιο ακριβή επιφάνεια. Ως εκ τούτου, ως διαγώνιος καθρέφτης, μπορείτε να χρησιμοποιήσετε μια επίπεδη επιφάνεια ενός επίπεδου κοίλου ή επίπεδου καμπύλου οπτικού φακού, αν πρώτα καλύψετε αυτό το επίπεδο με ένα στρώμα από ασήμι ή αλουμίνιο.

Οι διαστάσεις ενός επίπεδου διαγώνιου καθρέφτη για ένα οικιακό τηλεσκόπιο καθορίζονται από τη γραφική κατασκευή του κώνου των ακτίνων, οι οποίες αντικατοπτρίζονται από τον κύριο καθρέφτη. Με ορθογώνιο ή ελλειπτικό σχήμα του καθρέφτη, οι πλευρές ή οι άξονες συνδέονται μεταξύ τους ως 1: 1.4.

Ο φακός και ο προσοφθάλμιος φακός του αυτοκτονομετρικού ανακλαστήρα είναι τοποθετημένοι στο σωληνοειδές σωλήνα αμοιβαία κάθετα. Για να τοποθετήσετε τον κύριο καθρέφτη ενός οικιακού τηλεσκοπίου, απαιτείται ένα πλαίσιο, ξύλινο ή μέταλλο.

Για να δημιουργήσετε ένα ξύλινο πλαίσιο για τον κύριο καθρέφτη ενός σπιτιού ανακλαστήρα τηλεσκόπιο Μπορείτε να πάρετε μια στρογγυλή ή οκταγωνική πλάκαπάχος όχι μικρότερο από 10 mm και 15-20 mm μεγαλύτερο από τη διάμετρο του κύριου κατόπτρου. Ο κύριος καθρέφτης είναι τοποθετημένος σε αυτόν τον πίνακα με 4 τεμάχια από ελαστικό σωλήνα παχύ τοίχωμα, τοποθετημένα πάνω στις βίδες. Για καλύτερη στερέωση κάτω από τις κεφαλές των βιδών, μπορείτε να βάλετε πλαστικές ροδέλες (ο καθρέφτης δεν μπορεί να συσφιχθεί από αυτά).

Τρομπέτα ενός οικιακού τηλεσκοπίου είναι κατασκευασμένο από ένα κομμάτι μεταλλικού σωλήνα, από διάφορα στρώματα από χαρτόνι κολλημένα μεταξύ τους. Μπορείτε επίσης να φτιάξετε ένα μεταλλικό χαρτόνι.

Τρία στρώματα από χαρτόνι πρέπει να κολληθούν μεταξύ τουςένα κουτί ή μια κόλλα καζεΐνης, στη συνέχεια τοποθετήστε το σωλήνα από χαρτόνι στους μεταταλικούς δακτυλίους της ακαμψίας. Το μέταλλο κάνει επίσης ένα μπολ για το χείλος του κύριου καθρέφτη του οικιακού τηλεσκοπίου και το κάλυμμα του σωλήνα.

Το μήκος του σωλήνα (σωλήνα) του οικιακού ανακλαστήρα πρέπει να είναι ίσο με το εστιακό μήκος του κύριου κατόπτρου και την εσωτερική διάμετρο του σωλήνα - 1,25 της διαμέτρου του κύριου κατόπτρου. Από το εσωτερικό, ο σωλήνας του οικιακού ανακλαστήρα τηλεσκοπίου πρέπει να "μαυρίσει", δηλ. καλύψτε με ματ μαύρο χαρτί ή βαφή με μαύρο ματ χρώμα.

Ο προσοφθάλμιος ενός οικιακού τηλεφακού-ανακλαστήρα στην απλούστερη εκτέλεση μπορεί να βασιστεί,όπως λένε, "στην τριβή": ο κινητός εσωτερικός σωλήνας κινείται κατά μήκος του σταθερού εξωτερικού, παρέχοντας την απαραίτητη εστίαση. Η οφθαλμική μονάδα μπορεί επίσης να είναι κοχλιωτή.

Το τηλεσκόπιο σπιτικού ανακλαστήρα πρέπει να τοποθετηθεί σε ειδική στήριξη πριν τη χρήση. Μπορείτε να αγοράσετε ως έτοιμο εργοστάσιοmount, και να το κάνετε μόνοι σας, από αυτοσχέδια υλικά. Μπορείτε να διαβάσετε περισσότερα για τους τύπους των βάσεων για τα αυτοκόλλητα τηλεσκόπια στα παρακάτω υλικά.

Συμβούλια χώρα σας υπενθυμίζει να δούμε τον ήλιο χωρίς τη χρήση αντηλιακού είναι πολύ επικίνδυνο για την υγεία των ματιών σας!
