Τηλεσκόπιο με δικά του χέρια: φωτογραφία, διάγραμμα, βίντεο

Πώς να φτιάξετε ένα τηλεσκόπιο με τα χέρια σας Πιθανώς ο καθένας στη ζωή του τουλάχιστον ενδιαφέρεται ελάχιστα για την αστρονομία και ήθελε να έχει μαζί του ένα εργαλείο που θα μας επέτρεπε να κοιτάμε πιο κοντά στα αινίγματα του ουρανού ουρανού.

Λοιπόν, αν έχετε κιάλια ή ένα τηλεσκόπιοσάλπιγγα - ακόμα και σε τέτοια αδύναμα αστρονομικά όργανα μπορείτε να θαυμάσετε την ομορφιά του ωκεανού ουρανού. Αλλά αν το ενδιαφέρον σας για αυτή την επιστήμη είναι αρκετά ισχυρό και η πρόσβαση στο όργανο δεν είναι καθόλου ή εάν τα διαθέσιμα εργαλεία δεν ικανοποιούν την περιέργειά σας, θα χρειαστείτε ακόμα ένα πιο ισχυρό εργαλείο - τηλεσκόπιο, το οποίο μπορεί να γίνει ανεξάρτητα στο σπίτι. Σε αυτό το άρθρο, μια βήμα-προς-βήμα οδηγίες με μια φωτογραφία και βίντεο για το πώς να κάνει ένα τηλεσκόπιο με τα χέρια σας.

Η κατασκευή εργοστασίου τηλεπικοινωνιών θα σας κοστίσειείναι αρκετά ακριβό, επομένως η αγορά του είναι κατάλληλη μόνο εάν θέλετε να ασχοληθείτε με αστρονομία σε ερασιτεχνικό ή επαγγελματικό επίπεδο. Πρώτον, για να αποκτήσετε τις αρχικές γνώσεις και δεξιότητες και τέλος να καταλάβετε αν η αστρονομία είναι πραγματικά δική σας, θα πρέπει να προσπαθήσετε να φτιάξετε ένα τηλεσκόπιο με τα χέρια σας.

Στις εγκυκλοπαίδειες και άλλες επιστημονικές δημοσιεύσεις πολλών παιδιών μπορείτε να βρείτε μια περιγραφή της κατασκευής του απλούστερου τηλεσκοπίου. Ήδη ένα τέτοιο εργαλείο θα σας επιτρέψει να δείτε οι κρατήρες στο φεγγάρι, ο δίσκος του Δία και οι τέσσερις σύντροφοί του, ο δίσκος και τα δαχτυλίδια του Κρόνου, ο δρεπάνιος της Αφροδίτης, μερικά μεγάλα και φωτεινά αστρικά σύμπλεγμα και νεφελώματα, αστέρια, αόρατο με γυμνό μάτι. Αμέσως αξίζει να σημειωθεί ότι ένα τέτοιο τηλεσκόπιο δεν μπορεί να προσποιηθεί την ποιότητα της εικόνας σε σύγκριση με τα τηλεσκόπια της εργοστασιακής κατασκευής ως αποτέλεσμα της απόκλισης του σκοπού των οπτικών που πρόκειται να χρησιμοποιηθούν.

Η συσκευή τηλεσκοπίου

Για να ξεκινήσω με - μια μικρή θεωρία. Το τηλεσκόπιο, όπως και στη φωτογραφία, αποτελείται από δύο οπτικούς κόμβους - φακό και προσοφθάλμιο. Ο φακός συλλέγει το φως από αντικείμενα, από τονη διάμετρος εξαρτάται άμεσα από τη μέγιστη μεγέθυνση του τηλεσκοπίου και από το πόσο αδύναμα αντικείμενα μπορούν να παρατηρηθούν. Ο προσοφθάλμιος φακός αυξάνει την εικόνα που σχηματίζεται από τον φακό, ακολουθούμενο από το μάτι του ατόμου στο οπτικό κύκλωμα.

Υπάρχουν διάφοροι τύποι οπτικών τηλεσκοπίων, δύο από τα πιο κοινά - διαθλαστικό και ανακλαστήρα. Ο ανακλαστικός φακός αντιπροσωπεύεται από έναν καθρέφτη καιΔιοπτρικό - σύστημα φακών. Στο σπίτι, η παραγωγή του ανακλαστήρα καθρέφτη - μάλλον επίπονη και λεπτομερή διαδικασία που η δύναμη δεν είναι για όλους. Σε αντίθεση με τον ανακλαστήρα, φτηνά οι φακοί για έναν διαθλαστικό δεν είναι δύσκολο να φτάσουν σε ένα κατάστημα οπτικών.

Αύξηση Το τηλεσκόπιο είναι ίσο με την αναλογία Fob / Fock (Fob είναι η εστιακή απόσταση του φακού, ο Foc είναι ο προσοφθάλμιος φακός). Το τηλεσκόπιο μας θα έχει μέγιστη μεγέθυνση περίπου 50x.

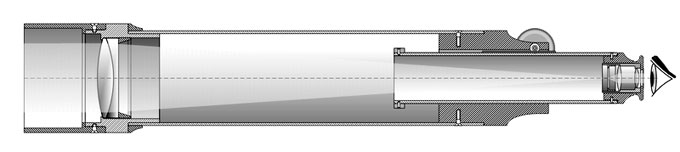

Σχέδιο ενός εργοστασιακά κατασκευασμένου πυρίμαχου τηλεσκοπίου

Για να φτιάξετε ένα φακό πρέπει να αγοράσετεμια τσάντα φακών φακού με ισχύ 1 διόπτρας, που αντιστοιχεί σε εστιακή απόσταση 1 m. Τέτοια τεμάχια τυπικά έχουν διάμετρο περίπου 70 mm. Δυστυχώς, οι φακοί γυαλιών που γίνονται με τη μορφή μηνίσκου, δεν ταιριάζουν σε μια τέτοια εφαρμογή, αλλά μπορείτε να τις σταματήσετε. Αν έχετε φακό διπλής όψης μακριάς εστίασης, συνιστάται να το χρησιμοποιήσετε.

Ο προσοφθάλμιος φακός μπορεί να χρησιμεύσει ως ένας απλός μεγεθυντικός φακός (μεγεθυντικός φακός) μικρής διαμέτρου περίπου 30 mm. Μια καλή επιλογή μπορεί επίσης να είναι ένα προσοφθάλμιο από μικροσκόπιο.

Ως α στέγαση μπορείτε να χρησιμοποιήσετε δύο σωλήνες από παχύ χαρτί,μία μικρή - περίπου 20 cm (οφθαλμική μονάδα), η δεύτερη περίπου 1 m (το κύριο μέρος του σωλήνα). Ένα μικρό σωλήνα εισάγεται στο μακρύ. Το σώμα μπορεί να κατασκευαστεί είτε από ένα ευρύ φύλλο χαρτιού είτε από ένα ρολό ταπετσαρίας, διπλωμένο σε σωλήνα σε διάφορα στρώματα και κολλημένο με κόλλα PVA. Ο αριθμός των στρώσεων επιλέγεται χειροκίνητα μέχρι ο σωλήνας να είναι επαρκώς σκληρός. Η εσωτερική διάμετρος του κύριου σωλήνα πρέπει να είναι ίση με τη διάμετρο του φακού γυαλιών.

Φακός (φακός γυαλιών) είναι συνδεμένο με το πρώτο σωλήνα προς τα έξω κυρτή πλευρά μέσω του χείλους - δακτύλιοι με διάμετρο ίση με τη διάμετρο του φακού και 10 mm σε πάχος. Αμέσως μετά την εγκατάσταση του φακού, διάφραγμα με μια τρύπα στο κέντρο με διάμετρο 25 - 30 mm - αυτόΕίναι απαραίτητο να μειωθεί η σημαντική παραμόρφωση της εικόνας που λαμβάνεται από ένα μόνο φακό. Αυτό θα επηρεάσει τη μείωση της ποσότητας φωτός που συλλέγεται από το φακό. Ο φακός είναι τοποθετημένος πιο κοντά στην άκρη του κύριου σωλήνα.

Ο προσοφθάλμιος φακός είναι τοποθετημένος στην οφθαλμική μονάδα πιο κοντάτην άκρη του. Για να γίνει αυτό, θα χρειαστεί να φτιάξετε ένα χαρτόνι για τον προσοφθάλμιο φακό. Θα αποτελείται από έναν κύλινδρο με προσοφθάλμιο ίσου μεγέθους. Αυτός ο κύλινδρος θα προσαρτηθεί στην εσωτερική πλευρά του σωλήνα από δύο δίσκους διαμέτρου ίσου με την εσωτερική διάμετρο της οφθαλμικής μονάδας με μια οπή ίσης διαμέτρου με τον προσοφθάλμιο φακό.

Η εστίαση θα γίνει με την αλλαγήη απόσταση μεταξύ του φακού και του προσοφθάλμιου φακού, λόγω της κίνησης της οφθαλμικής μονάδας στον κύριο σωλήνα, και η στερέωση θα οφείλεται σε τριβή. Η εστίαση είναι βολική για φωτεινά και μεγάλα αντικείμενα, όπως το φεγγάρι, τα φωτεινά αστέρια, τα κοντινά κτίρια.

Όταν κατασκευάζετε ένα τηλεσκόπιο, πρέπει να λάβετε υπόψη ότι ο φακός και ο προσοφθάλμιος φακός πρέπει να είναι παράλληλοι μεταξύ τους και τα κέντρα τους θα πρέπει να βρίσκονται ακριβώς στην ίδια γραμμή.

Μπορείτε επίσης να πειραματιστείτε με τη διάμετροάνοιγμα οπής, και για να βρει το καλύτερο. Αν χρησιμοποιήσουμε ένα φακό με ένα 0,6 διοπτρίας οπτικής ισχύος (εστιακό μήκος ίσο με 1 / 0.6, η οποία είναι περίπου 1,7 m) - αυτό θα αυξήσει το άνοιγμα και την αύξηση της μεγέθυνσης, ωστόσο, να αυξήσει το μήκος του σωλήνα έως 1,7 m.

Αξίζει πάντα να θυμάστε ότι δεν μπορείτε να κοιτάξετε τον ήλιο σε ένα τηλεσκόπιο ή σε οποιαδήποτε άλλη οπτική συσκευή. Αυτό θα βλάψει αμέσως την όρασή σας.

¶Έτσι, γνωρίσατε την αρχή της κατασκευήςαπλό τηλεσκόπιο και τώρα μπορείτε να το κάνετε μόνοι σας. Υπάρχουν και άλλες παραλλαγές του τηλεσκοπίου από φακούς γυαλιών ή τηλεφακούς. Οποιεσδήποτε λεπτομέρειες της κατασκευής, καθώς και άλλες πληροφορίες που σας ενδιαφέρουν, μπορείτε να βρείτε στις ιστοσελίδες και φόρουμ για την αστρονομία και τηλεσκόπιο. Αυτή είναι μια πολύ μεγάλη περιοχή, γίνεται τόσο από αρχάριους όσο και από επαγγελματίες αστρονόμους.

Και θυμηθείτε, αν απλά βυθίζετε στο άγνωστο σε εσάςνωρίτερα ο κόσμος της αστρονομίας - και στην επιθυμία σας θα σας δείξει πολλούς θησαυρούς του ωκεάνιου ουρανού, θα διδάξετε την τεχνική της παρατήρησης, τη φωτογράφηση εντελώς διαφορετικών αντικειμένων και πολλά άλλα πράγματα που δεν μαντέψατε.

Σαφές ουρανό σε σας!
