Πώς να κτυπήσει ένα συνεστραμμένο ζευγάρι;

Πρώτον, ας δούμε τι είναιένα συνεστραμμένο ζευγάρι. Αυτό το καλώδιο επικοινωνίας αποτελείται από ένα ή περισσότερα ζεύγη μονωμένων αγωγών. Οι αγωγοί είναι στριφογυρισμένοι και καλυμμένοι με πλαστικό περίβλημα. Το καλώδιο δικτύου που χρησιμοποιείται για σύνδεση στο Internet αποτελείται από τέσσερα ζεύγη αγωγών.

Πριν συμπιέσετε το συνεστραμμένο ζευγάρι, πρέπει να αποφασίσετε για ποιους σκοπούς θα το χρησιμοποιήσετε. Υπάρχουν δύο κύριους τύπους πτύχωσης σύνδεσμος συνεστραμμένου ζεύγους:

•
  άμεση σύνδεση - για τη σύνδεση ενός υπολογιστή και ενός διακόπτη / διανομέα / δρομολογητή
•
  διασύνδεση - για τη σύνδεση δύο υπολογιστών

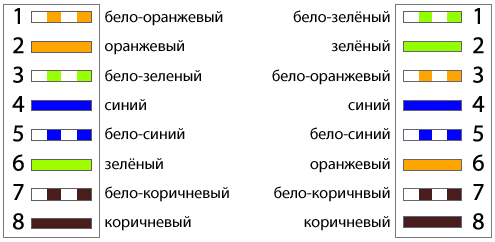

Με μια ευθεία σύνδεση, και τα δύο άκρα του συνεστραμμένου ζεύγους είναι πτυχωμένα σε ένα μοτίβο, με τη σταυρωτή σύνδεση σε διαφορετικές κατευθύνσεις. Συνήθως όταν συνεστραμμένο ζεύγος για ευθεία γραμμή οι αγωγοί συνεστραμμένου ζεύγους διατάσσονται με την ακόλουθη σειρά:

•
  λευκό / πορτοκαλί / πορτοκαλί / λευκό / πράσινο / μπλε / λευκό / μπλε / πράσινο / λευκό / καφέ / καφέ


Πότε διασύνδεση το ένα άκρο του συνεστραμμένου ζεύγους συμπιέζεται από το προηγούμενο σχήμα και το άλλο από το άλλο:

•
  λευκό / πράσινο / πράσινο / λευκό / πορτοκαλί / μπλε / λευκό / μπλε / πορτοκαλί / λευκό / καφέ / καφέ


Κατ 'αρχήν, οι σύγχρονες κάρτες δικτύου μπορούν να "κατανοήσουν" και να συνδέσουν απευθείας όταν συνδέουν δύο υπολογιστές, αλλά είναι καλύτερα να είσαστε ασφαλείς.

Λοιπόν, πώς να πτύχουμε ένα στριμμένο ζευγάρι στο σπίτι; Για να γίνει αυτό, θα χρειαστείτε το ίδιο το καλώδιο, αρκετούς συνδέσμους RJ-45 και ένα ειδικό εργαλείο που ονομάζεται πένσες πτύχωσης,.

Οι πένσες συμπίεσης αποτελούνται από τρεις περιοχές εργασίας, καθεμιά από τις οποίες είναι οι δικές της λειτουργίες. Η λαβή βρίσκεται μαχαίρι για κοπή συρμάτων και ορισμένα μοντέλα διαθέτουν επίσης μια εσοχή που έχει σχεδιαστεί για να αφαιρεί την εξωτερική μόνωση από το στρογγυλό καλώδιο. Στο κέντρο του σφυριού υπάρχει μια ειδική φωλιά, στην οποία επίσης συνδέεται ο σύνδεσμος. Και στο επάνω μέρος του μαστιγίου υπάρχει μια περιοχή που βοηθάει ξεφλουδίστε την εξωτερική μόνωση συνεστραμμένο ζευγάρι.

Έτσι, για να συμπιέσετε το συνεστραμμένο ζευγάρι, πρέπει πρώτα να το κάνετεΚόψτε απαλά το άκρο του καλωδίου με το ενσωματωμένο μαχαίρι. Στη συνέχεια θα πρέπει να καθαριστεί περίπου τρία εκατοστά του καλωδίου από τη μόνωση με ένα ειδικό μαχαίρι. Κατ 'αρχήν, μπορείτε να το αντικαταστήσετε με ένα συνηθισμένο μαχαίρι ή ψαλίδι.

Μετά από αυτό, θα πρέπει να αραιώσετε, να καθαρίσετε καιευθυγραμμίστε ζεύγη καλωδίων. Στη συνέχεια, πρέπει να διανείμετε την καλωδίωση σύμφωνα με τα χρώματα σύμφωνα με το επιθυμητό σχήμα και να ευθυγραμμιστεί. Αφού σφίξετε τους ευθυγραμμισμένους αγωγούς, είναι απαραίτητο να κόψετε τα άκρα τους με τη βοήθεια ενός ενσωματωμένου μαχαιριού, αφήνοντας περίπου 1 cm υφασμένων αγωγών.

Μετά από αυτό, οι ευθυγραμμισμένοι αγωγοί εισάγονται στοσυνδετήρα RJ-45. Οι τομές των αγωγών πρέπει να φθάνουν στο τέλος των αυλάκων. Βεβαιωθείτε ότι το περίβλημα του καλωδίου βγαίνει πίσω από το μάνδαλο, το οποίο έχει σχεδιαστεί για στερέωση, και επίσης σταματά. Στη συνέχεια, πρέπει να ελέγξετε ξανά εάν οι αγωγοί είναι σωστά τοποθετημένοι σε χρώματα και βάλτε το σύνδεσμο στο πλέγμα μέχρι να σταματήσει. Μετά από αυτό, πιέστε τις πένσες πρεσαρίσματος μέχρι να ασφαλίσει το καλώδιο του πηρουνιού.

Αλλά συμβαίνει ότι δεν έχετε πτύχωση, αλλά συμπιέζετεένα στριμμένο ζευγάρι, καλά, απλά κακό. Στη συνέχεια, μπορείτε να χρησιμοποιήσετε ένα λεπτό κατσαβίδι για να το σφίξετε. Αυτή η μέθοδος είναι πιο εντατική στην εργασία και λιγότερο αποτελεσματική, αλλά σε κατάσταση έκτακτης ανάγκης μπορεί να είναι χρήσιμη. Πώς μπορώ να κλέψω ένα στριμμένο ζευγάρι με ένα κατσαβίδι;

Όπως και στην προηγούμενη περίπτωση, είναι απαραίτητο να καθαρίσετεΑπομονώστε, επεκτείνετε τους αγωγούς με τα χρώματα και τοποθετήστε τους μέσα στο βύσμα. Μετά από αυτό, ο πλαστικός σύνδεσμος συνδετήρα και οι προεξοχές επαφής πρέπει να αποβληθούν έτσι ώστε να μην προεξέχουν πάνω από την επιφάνεια του. Για να το κάνετε αυτό, πιέστε τους επάνω στο άκρο του κατσαβιδιού. Μετά από αυτό, πρέπει να τοποθετήσετε το κατσαβίδι κατά μήκος και τέλος να πνίξετε τις επαφές, έτσι ώστε τα δόντια να εισέλθουν στη μόνωση. Πρέπει να πιέσετε σκληρά, αλλά προσεκτικά.

Ελέγξτε αν έχετε καταφέρει να συμπιέσετε σωστά το συνεστραμμένο ζεύγος, μπορείτε να το χρησιμοποιήσετε ειδική συσκευή - συσκευή δοκιμής. Παρόλο που σε ορισμένες περιπτώσεις δεν χρειάζεται καν ένας ελεγκτής - ένα δίκτυο που λειτουργεί ή δεν λειτουργεί καλά και θα δείξει ότι το καλώδιο είναι κακώς ή λανθασμένα.
